Универсальная делительная головка F1280А УДГ Д-160 (FB80) STARDA
Головка делительная без диф.деления FB80 (УДГ-Д-160) STARDA

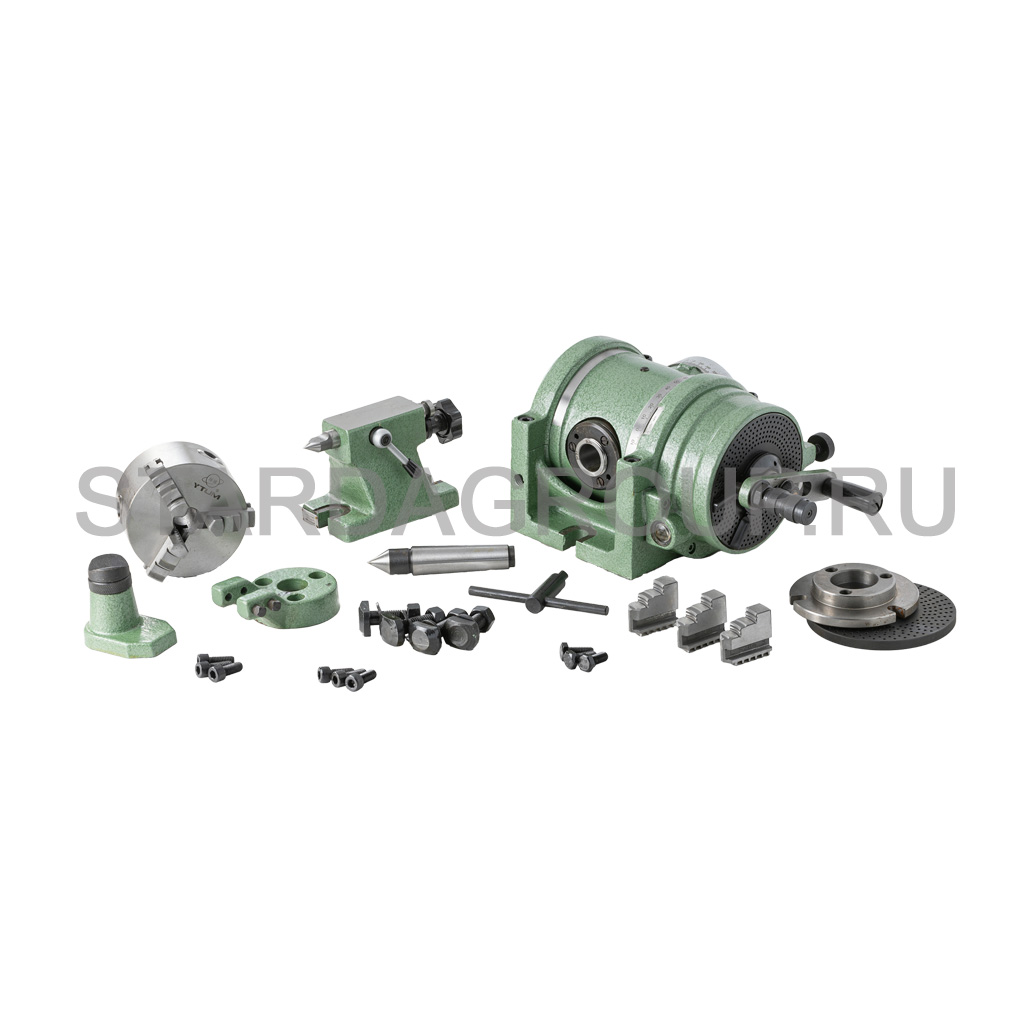

1. Делительная головка - 1 шт
2. Пиноль(люнет) - 1 шт
3. Гитара сменных шестерен - 1 шт - Только для серии F11/FW80
4. Сменные шестерни - 12 шт - Только для серии F11/FW80
5. Крепеж - 1 шт
6. Центр - 1 шт
7. Крепежный элемент - 1 шт
8. Делительный диск - 1 шт
9. Переходной фланец для патрона - 1 шт
10. Трёхкулачковый патрон - 1 шт
11. Планшайба - 1 шт.
Всегда в наличии на складе в Москве универсальные делительные головки (УДГ) STARDA у компании ООО "РДА Групп". Приобретайте качественные столы и другую станочную оснастку по лучшей цене у надежного поставщика со всеми необходимыми подтверждающими документами!
Головка делительная без диф.деления FB80 (УДГ-Д-160) STARDA
Универсальные делительные головки STARDA FW80 и FB80 - два вида устройства со схожими задачами. Эти приспособления используются на фрезерных, шлифовальных, сверлильных и строгальных станках и прочих подобных устройствах.
С помощью модели FB80 можно выполнять только прямое и простое деление. С помощью модели FW80 можно разделить окружность на различные равные части, а также можно обрабатывать изделия, зажав их между двумя центрами или в патроне с поворотом под любым желательным углом. При помощи модели FW80, оборудованной гитарой сменных шестерней, фрезерный станок может нарезать спиральные канавки, винтовые зубцы, спиральные шестерни Архимеда и прочее.
- высота центров - 80 мм.
- диаметр токарного патрона - 100 мм.
- ширина установочного паза - 14 мм.
- диаметр сквозного отверстия в корпусе головки - 20 мм
1. Делительная головка - 1 шт
2. Пиноль(люнет) - 1 шт
3. Гитара сменных шестерен - 1 шт - Только для серии F11/FW80
4. Сменные шестерни - 12 шт - Только для серии F11/FW80
5. Крепеж - 1 шт
6. Центр - 1 шт
7. Крепежный элемент - 1 шт
8. Делительный диск - 1 шт
9. Переходной фланец для патрона - 1 шт
10. Трёхкулачковый патрон - 1 шт
11. Планшайба - 1 шт.
Всегда в наличии на складе в Москве универсальные делительные головки (УДГ) STARDA у компании ООО "РДА Групп". Приобретайте качественные столы и другую станочную оснастку по лучшей цене у надежного поставщика со всеми необходимыми подтверждающими документами!
Универсальная делительная головка без дифференциального деления FB80 УДГ Д-160 STARDA
Высота центров, мм:
80
Диаметр конуса торца шпинделя для установки фланца, мм:
36,541
Диаметр токарного патрона, мм:
100
Количество отверстий в делительном диске 1:
24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Количество отверстий в делительном диске 2:
46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Конус Морзе шпиндельного отверстия, КМ:
3
Максимальная нагрузка на подшипник, кг:
80
Минимальное показание лимба:
10"
Передаточное отношение червячной пары:
1:40
Угловое вращение шпинделя при полном обороте рукоятки установочного штифта:
9° (540°)
Угол подъема шпинделя от его горизонтального положения:
90°
Ширина установочного паза головки, мм:
14

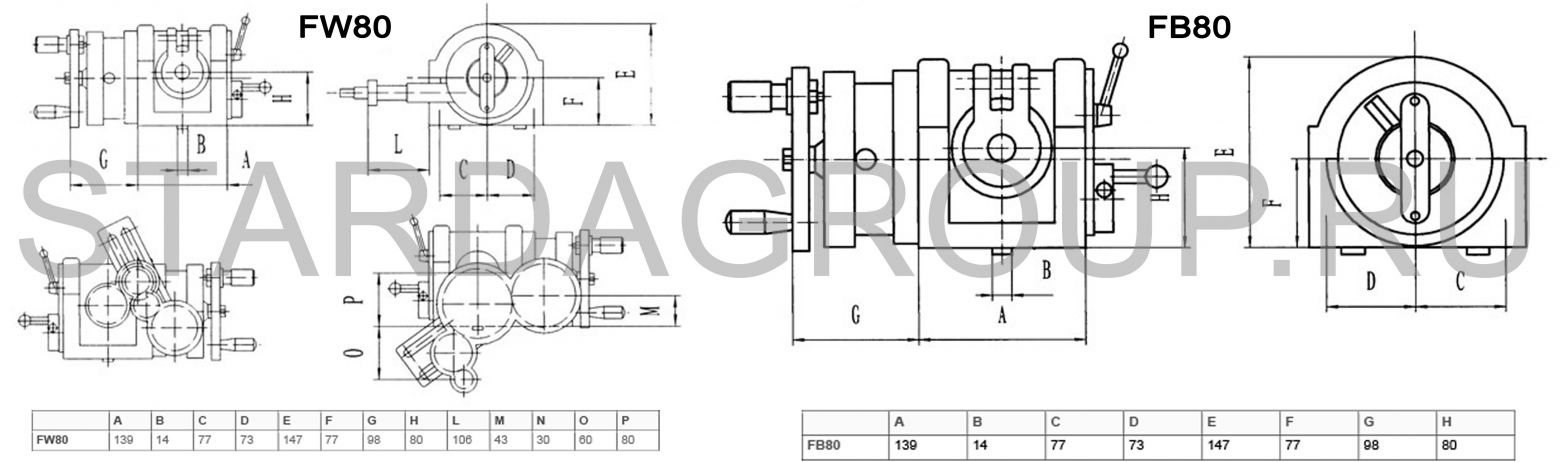

A.:
139
B:
14
C:
77
D:
73
E:
147
F:
77
G:
98
H,мм:
80
Исполнение:
без дифференциального деления
Вес, кг:
26
