4-х кулачковый механизированный гидравлический токарный патрон NF-206 STARDA со сквозным отверстием и с готовой резьбой на тяговой гайке M55x2
Патрон является аналогом: NIT-206, 4H-06, OPF-06, HSF-06, TF4B-6 и других патронов
4-х кулачковый гидравлический патрон NF-206 STARDA имеет диаметр корпуса 169 мм с проходным отверстием 45 мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.
Патроны поставляются с готовой резьбой на тяговой гайке M55x2.
Патрон состоит из: корпуса патрона, клинового плунжера, мастер кулачка, комплекта сырых кулачков STARDA , Т-гаек, крышки, тяговой втулки, плунжера, ручного ключа, заглушки для крышки.
Установка происходит на передний конец шпинделя через переходной фланец, который поставляется отдельно. Также к поставке идут кулачки сырые STARDA, винты для крепления и техническая документация.
Механизированный патрон ставится на металлообрабатывающие станки при наличии гидравлической станции и тяговой трубы.
Обеспечивает точную и жёсткую фиксацию заготовки.
Преимущество механизированных патронов STARDA в сравнении с ручным, является быстрый зажим и разжим заготовки, смена кулачков. Сквозное отверстие в шпинделя позволяет вести работу с прутком диаметром до 45 мм и наладить работу в автоматическом режиме.

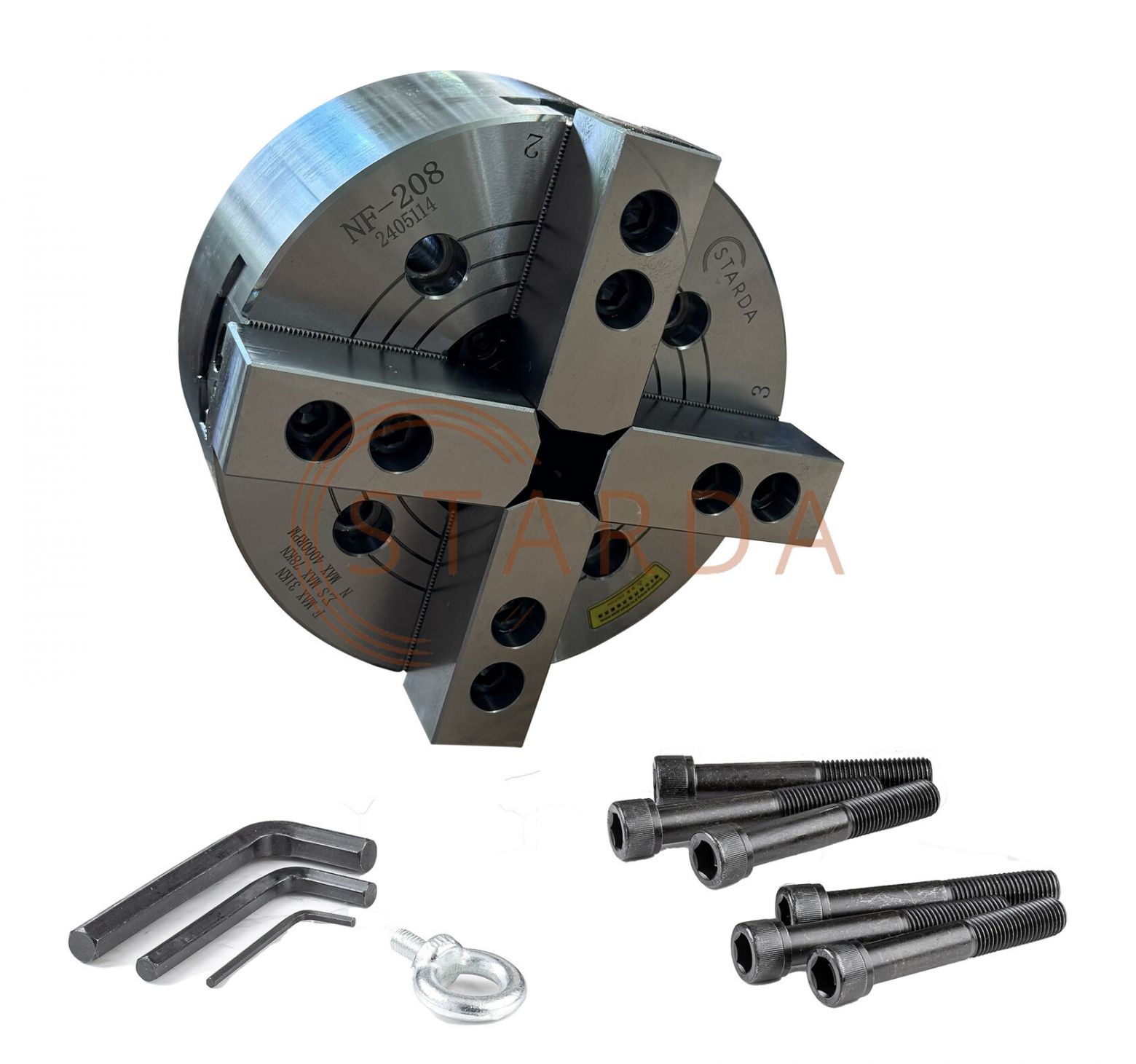

Комплект поставки: Патрон, кулачки сырые STARDA (установлены на патроне), крепления, техническая документация.
Купить гидравлический патрон NF-206 STARDA из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" имеются механизированные патроны от 6 до 15 дюймов. Аксессуары (фланцы FL), дополнительные кулачки (HJ, SJ высокие) и прочая станочная оснастка.
Патрон является аналогом: NIT-206, 4H-06, OPF-06, HSF-06, TF4B-6 и других патронов
4-х кулачковый гидравлический патрон NF-206 STARDA имеет диаметр корпуса 169 мм с проходным отверстием 45 мм, изготовлен из стали с используемой при изготовлении технологией процедуры закалки и шлифовки.
Патроны поставляются с готовой резьбой на тяговой гайке M55x2.
Патрон состоит из: корпуса патрона, клинового плунжера, мастер кулачка, комплекта сырых кулачков STARDA , Т-гаек, крышки, тяговой втулки, плунжера, ручного ключа, заглушки для крышки.
Установка происходит на передний конец шпинделя через переходной фланец, который поставляется отдельно. Также к поставке идут кулачки сырые STARDA, винты для крепления и техническая документация.
Механизированный патрон ставится на металлообрабатывающие станки при наличии гидравлической станции и тяговой трубы.
Обеспечивает точную и жёсткую фиксацию заготовки.
Преимущество механизированных патронов STARDA в сравнении с ручным, является быстрый зажим и разжим заготовки, смена кулачков. Сквозное отверстие в шпинделя позволяет вести работу с прутком диаметром до 45 мм и наладить работу в автоматическом режиме.
Комплект поставки: Патрон, кулачки сырые STARDA (установлены на патроне), крепления, техническая документация.
Купить гидравлический патрон NF-206 STARDA из наличия на складе Вашего города.
На складе компании ООО "РДА Групп" имеются механизированные патроны от 6 до 15 дюймов. Аксессуары (фланцы FL), дополнительные кулачки (HJ, SJ высокие) и прочая станочная оснастка.

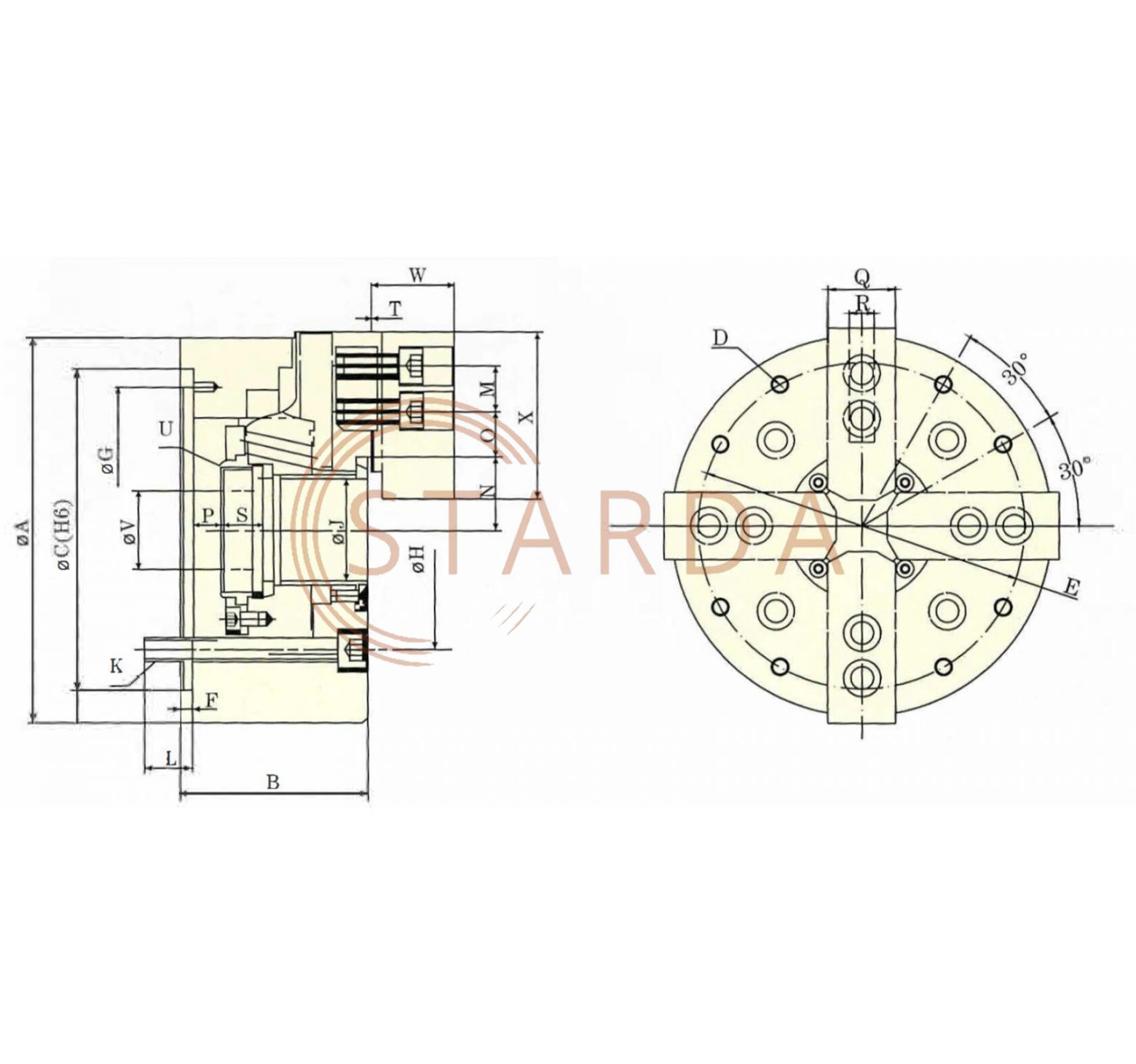

A.:
169
B:
81
C:
140
D:
20
E:
145
E1:
85
F:
5
G:
116
J:
45
L:
16
M:
20
N max:
32
N min:
29.25
O max:
24
O min:
7
P max:
11
P min:
-1
Q:
31
R:
12
S:
19
t:
31
U:
М55х2
V:
20
W:
37
X:
73
Диаметр патрона, мм:
160
Диапазон диаметров зажим. поверхностей:
22-169
Количество кулачков:
4
Максимальная скорость мин-об/мин:
4500
Масса:
20
Суммарная сила зажима,кН:
41
Ход кулачка,мм:
5,5
