Универсальная делительная головка с дифференциальным делением F11100A УДГ Д-200А STARDA
Универсальная делительная головка F11 100A УДГ Д-200А

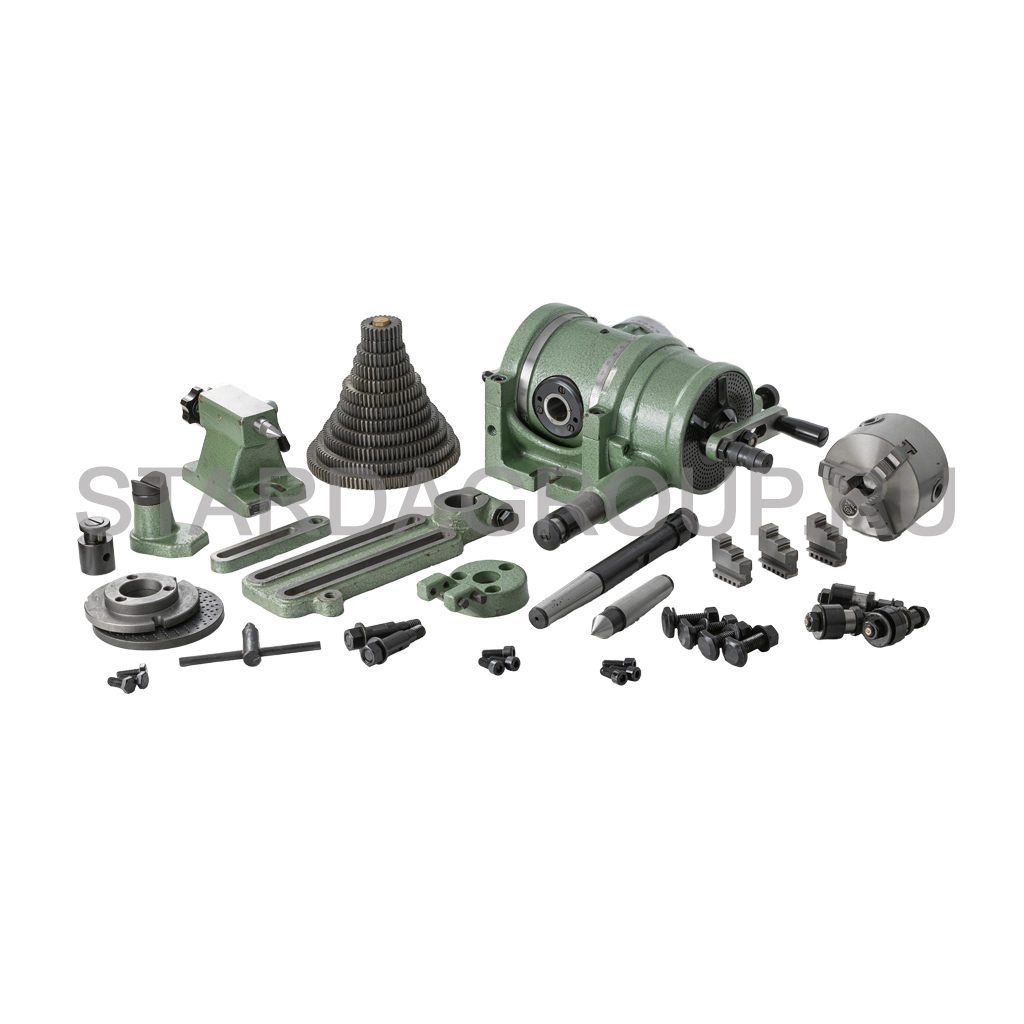

1. Делительная головка - 1 шт
2. Пиноль(люнет) - 1 шт
3. Гитара сменных шестерен - 1 шт - Только для серии F11
4. Сменные шестерни - 12 шт - Только для серии F11
5. Крепеж - 1 шт
6. Центр - 1 шт
7. Крепежный элемент - 1 шт
8. Делительный диск - 1 шт
9. Переходной фланец для патрона - 1 шт
10. Трёхкулачковый патрон - 1 шт
11. Планшайба - 1 шт.
Всегда в наличии на складе в Москве универсальные делительные головки (УДГ) STARDA у компании ООО "РДА Групп". Приобретайте качественные делительные головки и другую станочную оснастку по лучшей цене у надежного поставщика со всеми необходимыми подтверждающими документами!
Универсальная делительная головка F11 100A УДГ Д-200А
Универсальные делительные головки STARDA F11 и F12 - два вида устройства со схожими задачами. Эти приспособления используются на фрезерных, шлифовальных, сверлильных и строгальных станках и прочих подобных устройствах.
С помощью модели F12 можно выполнять только прямое и простое деление. С помощью модели F11 можно разделить окружность на различные равные части, а также можно обрабатывать изделия, зажав их между двумя центрами или в патроне с поворотом под любым желательным углом. При помощи модели FW80, оборудованной гитарой сменных шестерней, фрезерный станок может нарезать спиральные канавки, винтовые зубцы, спиральные шестерни Архимеда и прочее.
- высота центров - 100 мм.
- диаметр токарного патрона - 125 мм.
- ширина установочного паза - 14 мм.
- диаметр сквозного отверстия в корпусе головки - 20 мм
1. Делительная головка - 1 шт
2. Пиноль(люнет) - 1 шт
3. Гитара сменных шестерен - 1 шт - Только для серии F11
4. Сменные шестерни - 12 шт - Только для серии F11
5. Крепеж - 1 шт
6. Центр - 1 шт
7. Крепежный элемент - 1 шт

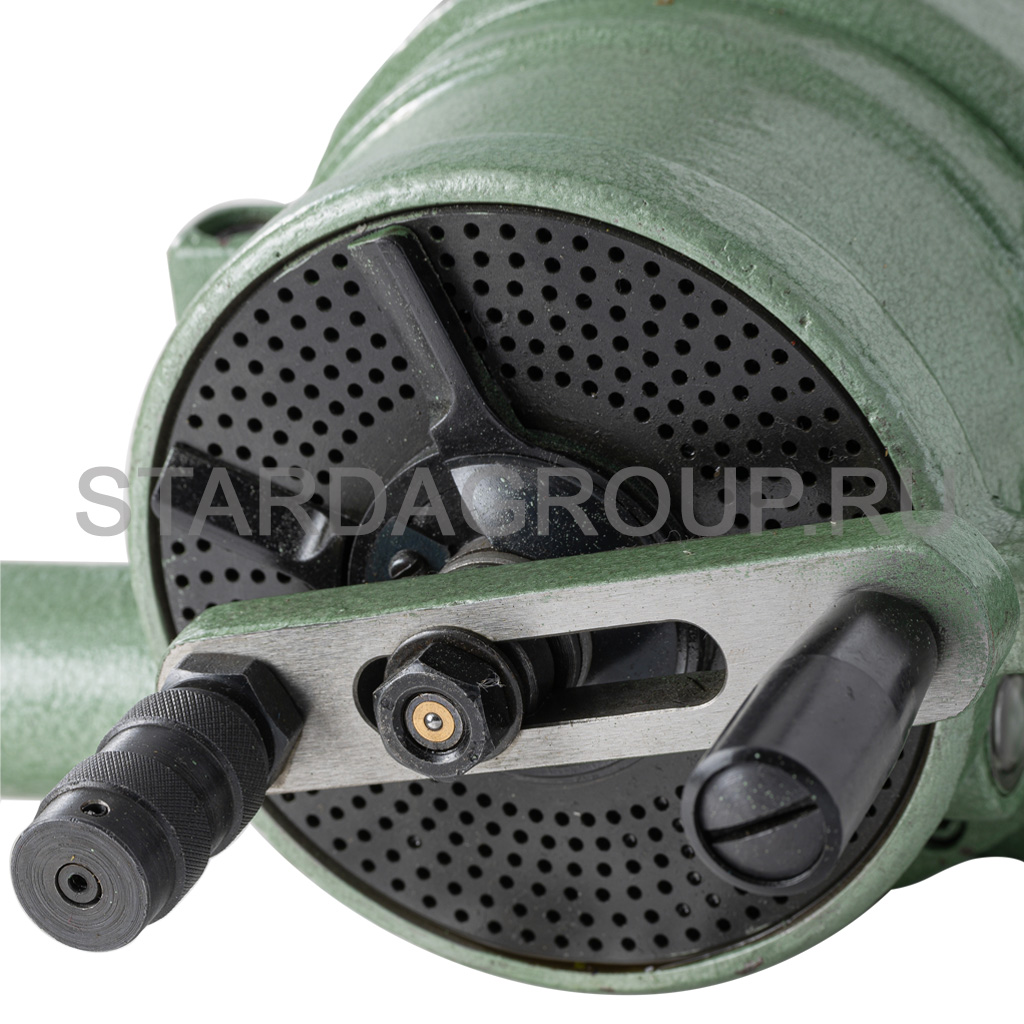

8. Делительный диск - 1 шт
9. Переходной фланец для патрона - 1 шт
10. Трёхкулачковый патрон - 1 шт
11. Планшайба - 1 шт.
Всегда в наличии на складе в Москве универсальные делительные головки (УДГ) STARDA у компании ООО "РДА Групп". Приобретайте качественные делительные головки и другую станочную оснастку по лучшей цене у надежного поставщика со всеми необходимыми подтверждающими документами!
Универсальная делительная головка с дифференциальным делением F11100A УДГ Д-200А STARDA
01 H8:
125
Высота центров, мм:
100
Диаметр конуса торца шпинделя для установки фланца, мм:
41,275
Диаметр токарного патрона, мм:
125
Количество зубьев:
25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100
Количество отверстий в делительном диске 1:
24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Количество отверстий в делительном диске 2:
46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Конус Морзе шпиндельного отверстия, КМ:
3
Максимальная нагрузка на подшипник, кг:
100
Минимальное показание лимба:
10"
Модуль сменных шестерен, мм:
1,5
Передаточное отношение червячной пары:
1:40
Угол подъема шпинделя от его горизонтального положения:
95°
Ширина установочного паза головки, мм:
18
A.:
162
B:
14
C:
102
D:
87
E:
186
F:
95
G:
116
H,мм:
100
L:
93
M:
54,7
N:
30
O:
100
P:
100
Исполнение:
с дифференциальным делением
Вес, кг:
67
